Vistas: 280 Autor: Feifan Hardware Hora de publicación: 2026-07-10 Origen: Sitio
Menú de contenido
● ¿Qué hace que una pieza CNC sea 'compleja'?
● Por qué el mecanizado CNC es ideal para piezas complejas
● Ejes de corte: adaptación de la geometría a la capacidad de la máquina
● Herramientas de corte, materiales y diseño de funciones
● Tolerancias y acabado superficial: equilibrio entre precisión y coste
● Mantener el trabajo: el impulsor invisible de la complejidad
● Piezas complejas de fresado CNC: diseño de mejores prácticas
● Torneado CNC y herramientas motorizadas para geometrías complejas
● Electroerosión para perfiles ultracomplejos y materiales endurecidos
● Lista de verificación práctica de diseño para fabricación (vista experta)
● Consideraciones OEM/ODM para compradores internacionales
● Cómo Shenzhen Feifan apoya proyectos CNC complejos
● Conclusión orientada a la acción y CTA
Shenzhen Feifan Hardware & Electronics Co., Ltd. es una Fabricante de piezas de precisión CNC con sede en China que se especializa en componentes complejos para clientes internacionales OEM y ODM, y este artículo está escrito desde nuestra perspectiva práctica como ingenieros y socios de fabricación que prestan servicios a marcas, mayoristas y productores globales en sectores como equipos industriales, automoción y electrónica. [chorros ]

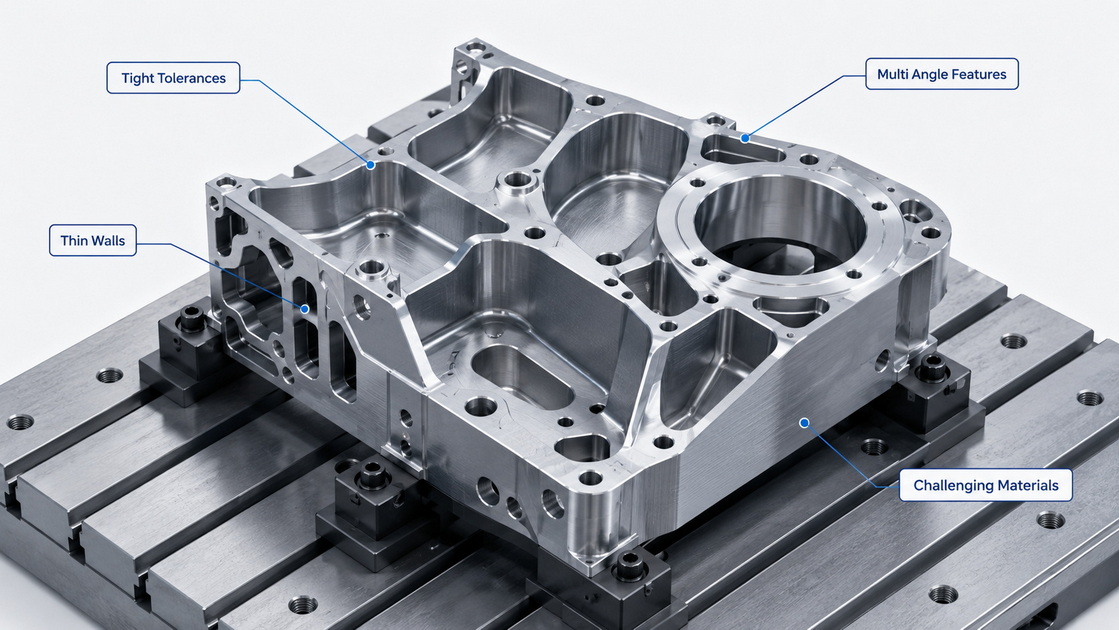

En entornos de producción reales, la complejidad de las piezas es uno de los factores más importantes en materia de costes y plazos de entrega. No se trata sólo de 'formas complicadas'; La complejidad es una combinación de geometría, tolerancias, material y cómo se debe sujetar y procesar la pieza en la máquina. [chorros ]
Según nuestra experiencia en el apoyo a fabricantes de equipos originales europeos y norteamericanos, una pieza CNC normalmente se vuelve 'compleja' cuando se combinan varios de los siguientes factores: [loco ]
- Tolerancias muy estrictas en múltiples características de acoplamiento.
- Paredes delgadas, bolsillos profundos o elementos largos y delgados que son propensos a vibrar o deformarse.
- Características no estándar o multidireccionales, como orificios de intersección, socavados y curvatura compuesta.
- Materiales difíciles (p. ej., aceros endurecidos, aleaciones de alta temperatura o grados especiales de aluminio y cobre).
Como taller de precisión con sede en China, vemos que los compradores a menudo subestiman la complejidad en la etapa de solicitud de cotización; Por ejemplo, un soporte aeroespacial compacto puede parecer simple en dibujos 2D, pero la combinación de orificios con tolerancias ajustadas, contorno de 5 ejes y requisitos de acabado superficial pueden llevarlo firmemente al territorio de las 'piezas complejas'. [atenaswc ]
El mecanizado CNC sigue siendo una de las formas más efectivas de fabricar piezas complejas y de alto valor porque los equipos modernos combinan movimiento multieje, herramientas avanzadas y precisión repetible. En fresadoras de 3, 4 y 5 ejes y tornos CNC, la tecnología permite a talleres como el nuestro ofrecer tolerancias estrictas y acabados superficiales superiores de manera consistente, incluso en geometrías desafiantes. [atenaswc ]
Las ventajas clave para piezas complejas incluyen: [chorros ]
- Escalabilidad desde prototipos hasta lotes pequeños y medianos con cambios mínimos en el proceso central.
- Tolerancias y acabados estables sin posprocesamiento excesivo, especialmente en fresadoras y tornos CNC optimizados para trabajos de precisión. [chorros ]
- Repetibilidad digital , que permite a los clientes OEM y ODM replicar el mismo diseño complejo en múltiples sitios y generaciones de productos.
Para los compradores internacionales, esta combinación de control y flexibilidad es particularmente valiosa: una vez que una pieza se prueba en CNC, se puede repetir con confianza, transferir entre proveedores o adaptar a nuevas variantes con riesgo limitado. [creador rápido ]

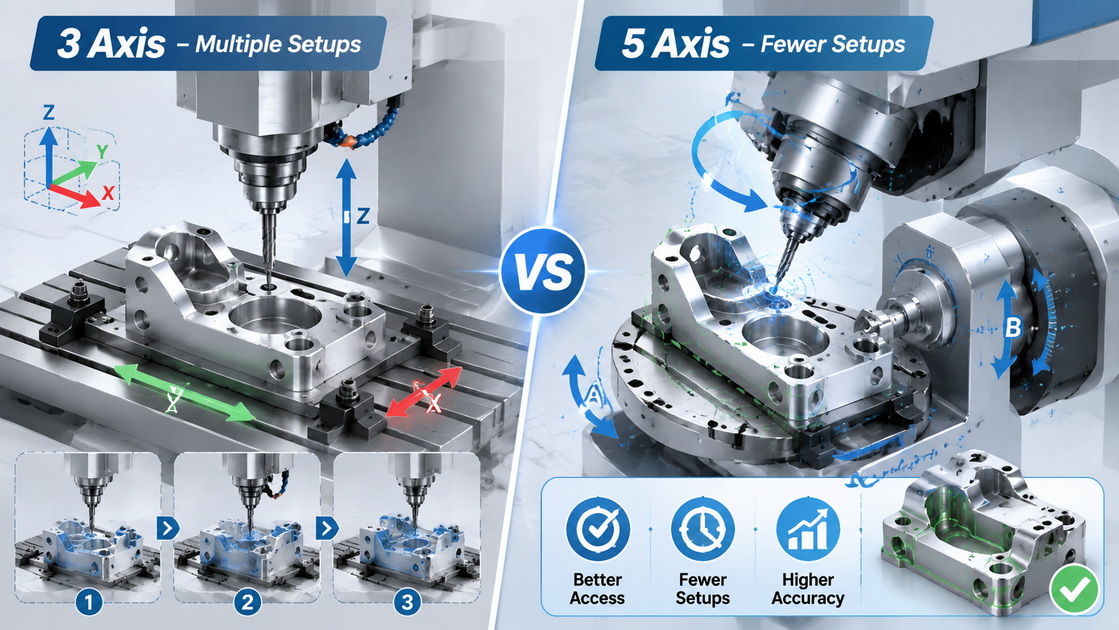

La cantidad de ejes de corte afecta directamente las características que se pueden mecanizar, cuántas configuraciones se requieren y, en última instancia, la estructura de costos de la pieza. Una fresadora típica de 3 ejes puede manejar muchas piezas prismáticas básicas, pero una vez que un diseño introduce ángulos pronunciados, características multiplano o curvas compuestas, la capacidad de un eje superior se vuelve esencial. [chorros ]
- Fresado de 3 ejes : ideal para caras planas, cavidades estándar y contornos simples, pero a menudo requiere múltiples configuraciones y fijaciones para piezas complejas. [chorros ]
- Fresado de 4 ejes : agrega movimiento giratorio, lo que permite un mecanizado eficiente de características alrededor de la periferia de la pieza.
- Fresado de 5 ejes y superiores : permite el mecanizado simultáneo de múltiples ángulos, lo que reduce las configuraciones y permite el acceso directo a funciones difíciles. [chorros ]
En nuestro taller, revisamos rutinariamente los dibujos para decidir si una pieza debe funcionar en una línea de 3 ejes para lograr rentabilidad o pasar a 4 o 5 ejes para reducir las configuraciones y el riesgo. Por ejemplo, la carcasa de un dispositivo médico con puertos en ángulo y radios internos estrechos normalmente irá a 5 ejes para evitar un reposicionamiento manual complicado que puede comprometer tanto la tolerancia como el cronograma. [loco ]
Las piezas complejas no sólo están definidas por la geometría; La selección de herramientas y el diseño de funciones son igualmente importantes para la capacidad de fabricación. Incluso con máquinas multieje sofisticadas, utilizar herramientas estándar siempre que sea posible es una forma poderosa de mantener los costos bajo control y reducir el riesgo. [chorros ]
Las fresas recubiertas de carburo y cerámica se utilizan ampliamente para el mecanizado de alta velocidad y materiales endurecidos porque mantienen la integridad del borde y permiten parámetros de corte agresivos, lo cual es especialmente importante para cavidades profundas o aleaciones de alta resistencia. Sin embargo, estas herramientas premium añaden costos, por lo que tanto los ingenieros como los socios de fabricación deben cuestionar si cada característica de alta complejidad es realmente necesaria. [tecnología-de-automatización de plantas ]
Las opciones de diseño prácticas que mejoran la capacidad de fabricación incluyen: [chorros ]
- Radios de esquina internos más grandes , lo que permite el uso de fresas de extremo estándar sin cambios de herramienta. [chorros ]
- Radios y tamaños de características consistentes en toda la pieza, para que la misma herramienta pueda acceder a múltiples áreas.
- Evitar ranuras estrechas y extremadamente profundas a menos que sean funcionalmente críticas.
En Shenzhen Feifan, a menudo proponemos ajustes de diseño simples, como aumentar los radios de filete o consolidar los tamaños de los orificios, para permitir estrategias de herramientas más sólidas y reducir el tiempo del ciclo sin comprometer la función. [loco ]
estrictas y Las tolerancias de alta calidad los acabados superficiales son factores comunes de complejidad y costo. Una fresadora CNC típica puede contener alrededor de ±0,004 pulgadas con un acabado de 125 micropulgadas, lo cual es adecuado para muchas aplicaciones industriales y mantiene los apilados manejables. [chorros ]
Sin embargo, ciertos sectores, como el aeroespacial, el automotriz y el de instrumentación de precisión, con frecuencia exigen tolerancias de hasta milésimas o incluso décimas de milésima en características críticas. Lograr tal precisión requiere: [loco ]
- Máquinas y herramientas estables con vibración minimizada.
- Robusta fijación y sujeción de la pieza para evitar micromovimientos de la pieza.
- Parámetros de corte controlados y cuidadosa planificación del proceso.
Nuestra regla al consultar con los equipos de adquisiciones es sencilla: especificar tolerancias estrictas solo cuando realmente afecten la función o la seguridad . La aplicación de tolerancias innecesariamente estrictas en todo el dibujo puede duplicar el esfuerzo de mecanizado e inspección, aumentando el costo y el tiempo de entrega sin agregar valor real. [chorros ]

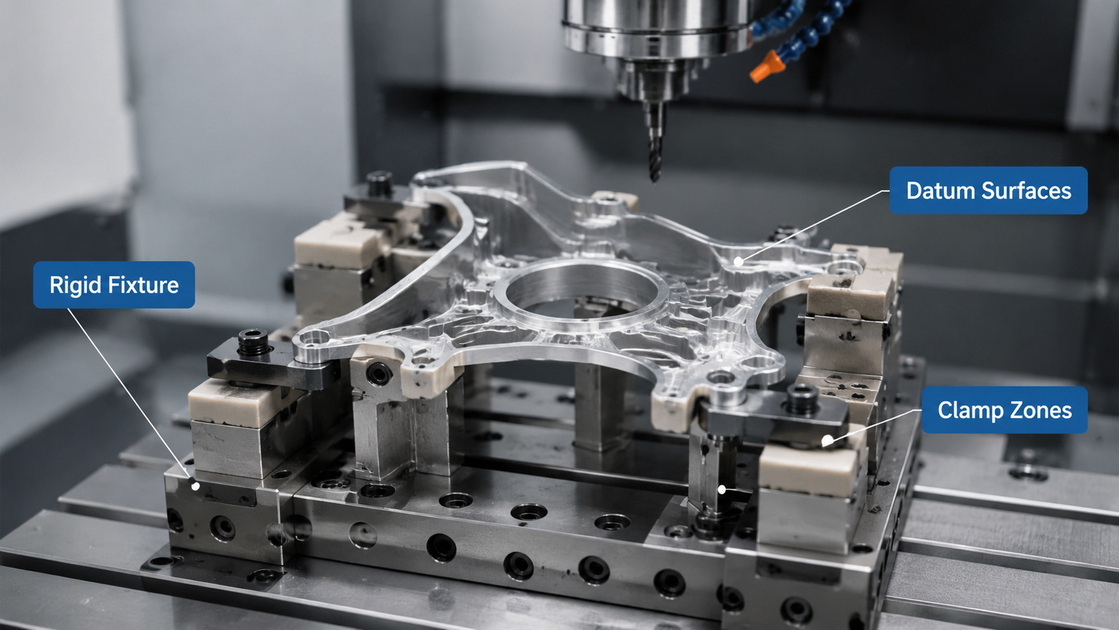

Uno de los aspectos menos visibles pero críticos del mecanizado CNC complejo es la sujeción del trabajo : los accesorios, plantillas y métodos de sujeción utilizados para asegurar la pieza. Incluso una geometría bien diseñada se vuelve difícil cuando no se puede mantener de forma segura y repetida en la máquina. [chorros ]
La realización eficaz del trabajo requiere: [chorros ]
- Fijaciones rígidas que resisten las fuerzas de corte y minimizan la deflexión.
- Planificación de orientación inteligente para que las superficies de referencia críticas permanezcan accesibles.
- Consideración de marcas de sujeción, deformaciones y holguras para las trayectorias de herramientas.
En la práctica, a menudo construimos accesorios personalizados para piezas OEM complejas, especialmente cuando el espesor de la pared es pequeño o cuando hay múltiples caras de precisión que deben permanecer sin distorsionar. Los ingenieros de diseño pueden contribuir activamente a esto pensando en cómo se sujetará la pieza durante el mecanizado y proporcionando puntos de referencia y zonas de sujeción claros en el dibujo. [tecnología-de-automatización de plantas ]
El fresado CNC utiliza cortadores giratorios y control computarizado para eliminar material de una pieza de trabajo, y las fresadoras modernas pueden ofrecer capacidad de hasta 12 ejes para geometrías extremadamente avanzadas. Si bien las máquinas de eje alto hacen que las piezas complejas parezcan más fáciles, el diseño inteligente sigue desempeñando un papel importante en el control de costes y la estabilidad del proceso. [chorros ]
Para un fresado complejo rentable recomendamos: [chorros ]
- Maximizar el tamaño de las características internas : bolsillos y perfiles más grandes permiten cortadores más grandes, una eliminación de material más rápida y un menor riesgo de rotura de la herramienta. [chorros ]
- Proporcionar suficiente espacio libre para herramientas alrededor de las funciones para evitar desvíos innecesarios de las herramientas. [chorros ]
- Aplicar la regla general de radio de profundidad , donde el radio mínimo de la esquina interna es aproximadamente un cuarto de la profundidad de la característica. [chorros ]
En nuestra propia producción para clientes internacionales, vemos constantemente que unas pocas horas de revisión del diseño para la fabricación pueden ahorrar días de tiempo de mecanizado y evitar problemas de calidad posteriores, particularmente para programas de piezas complejas de bajo volumen y alta mezcla. [almcorp ]
El torneado CNC hace girar la pieza de trabajo mientras una herramienta de corte avanza a lo largo de su superficie, y sigue siendo un método fundamental para producir piezas redondas como ejes, casquillos y carcasas. En los tornos CNC modernos, las herramientas se montan en torretas programables, lo que permite realizar múltiples operaciones en una sola configuración, lo cual es esencial para piezas torneadas complejas. [chorros ]
Una innovación importante han sido las herramientas dinámicas , que integran la capacidad de fresado en el torno y permiten cortes angulares y características que antes requerían operaciones de fresado secundarias. Con herramientas en vivo: [chorros ]
- Se pueden mecanizar características radiales y axiales complejas mientras la pieza permanece sujeta en una orientación.
- Plazos de entrega y reducción de costos porque se necesitan menos configuraciones y transferencias.
- La precisión mejora debido a la reducción del reposicionamiento y del error acumulado.
Por ejemplo, un cuerpo de válvula hidráulica con orificios transversales, ranuras frontales y superficies de sellado herméticas se puede producir de manera eficiente en un torno de herramientas motorizadas, en lugar de dividir el trabajo entre un torno simple y una fresadora separada. Nuestro taller aprovecha dichas configuraciones para ofrecer precios competitivos y plazos de entrega más cortos para piezas rotativas complejas a clientes extranjeros. [Mansfield ]
El mecanizado por descarga eléctrica (EDM) es fundamentalmente diferente del fresado y torneado porque elimina material mediante descarga eléctrica y energía térmica en lugar de fuerzas de corte. En la electroerosión convencional, una herramienta (cátodo) envía corriente eléctrica a través de una pieza de trabajo (ánodo) sumergida en fluido dieléctrico, generando chispas que vaporizan el material a lo largo del camino programado. [chorros ]
La electroerosión ofrece varias ventajas únicas para piezas complejas: [tecnología-de-automatización de plantas ]
- Puede cortar metales endurecidos sin un rápido desgaste de la herramienta, lo que lo hace ideal para componentes de alta resistencia y tratados térmicamente.
- La electroerosión por hilo puede crear perfiles internos, engranajes, estrías y chaveteros extremadamente precisos que son difíciles o antieconómicos con el fresado estándar. [chorros ]
- Se pueden apilar y cortar varias piezas simultáneamente, lo que reduce el tiempo del ciclo y el coste unitario. [chorros ]
Con tolerancias ajustadas de ±0,0001 pulgadas y acabados superficiales de alrededor de 32 micropulgadas, la electroerosión proporciona una ruta hacia perfiles de ultraprecisión sin necesidad de un rectificado extenso, lo cual es especialmente valioso para herramientas, troqueles y componentes críticos de transmisión de potencia. Para ciertas características complejas, ahora recomendamos habitualmente la electroerosión por adelantado en lugar de intentar forzar las rutas de corte tradicionales. [loco ]
Basándonos tanto en las mejores prácticas de la industria como en nuestra propia experiencia como socio CNC OEM/ODM, sugerimos a los ingenieros utilizar la siguiente lista de verificación antes de bloquear diseños de piezas complejas: [enstreamsolutions.wordpress ]
1. Aclare las prioridades funcionales : identifique características y tolerancias verdaderamente críticas versus parámetros 'buenos de tener'.
2. Seleccione la combinación de procesos adecuada : decida si las funciones pertenecen al fresado, torneado, electroerosión o rectificado para obtener la mejor eficiencia y precisión.
3. Estandarice siempre que sea posible : utilice tamaños de orificios, radios y familias de roscas comunes para consolidar las herramientas y la inspección. [chorros ]
4. Planifique las zonas de referencia y de sujeción : deje claro cómo se debe orientar y sujetar la pieza, lo que reduce la ambigüedad de fijación.
5. Involucre a su socio de fabricación con anticipación : una breve revisión de DFM puede eliminar costosas decisiones de diseño antes de cortar los prototipos. [atenaswc ]
El equipo de ingeniería de Shenzhen Feifan colabora habitualmente con clientes extranjeros en la etapa de dibujo; Al compartir comentarios sobre estos puntos, ayudamos a los compradores a evitar futuras órdenes de cambio de ingeniería, retrasos y aumentos de costos no planificados. [almcorp ]
Para las marcas y mayoristas globales, el desafío no es solo cómo mecanizar piezas complejas , sino también cómo garantizar que sean entregadas de manera consistente y económica desde socios extranjeros. Los programas OEM/ODM exitosos se basan en una comunicación clara, una gestión de calidad sólida y capacidades transparentes. [almcorp ]
Las consideraciones clave al trabajar con un proveedor de CNC con sede en China como nosotros incluyen: [loco ]
- Matriz de capacidades : confirme el número de ejes, los materiales, las tolerancias y las opciones de acabado alineados con las necesidades de su industria.
- Certificaciones y cumplimiento : para sectores como el aeroespacial o el médico, las certificaciones y los sistemas de trazabilidad deben coincidir con las expectativas regulatorias. [loco ]
- Proceso de control de calidad : busque informes de inspección, verificación de materiales entrantes y control de procesos para programas complejos.

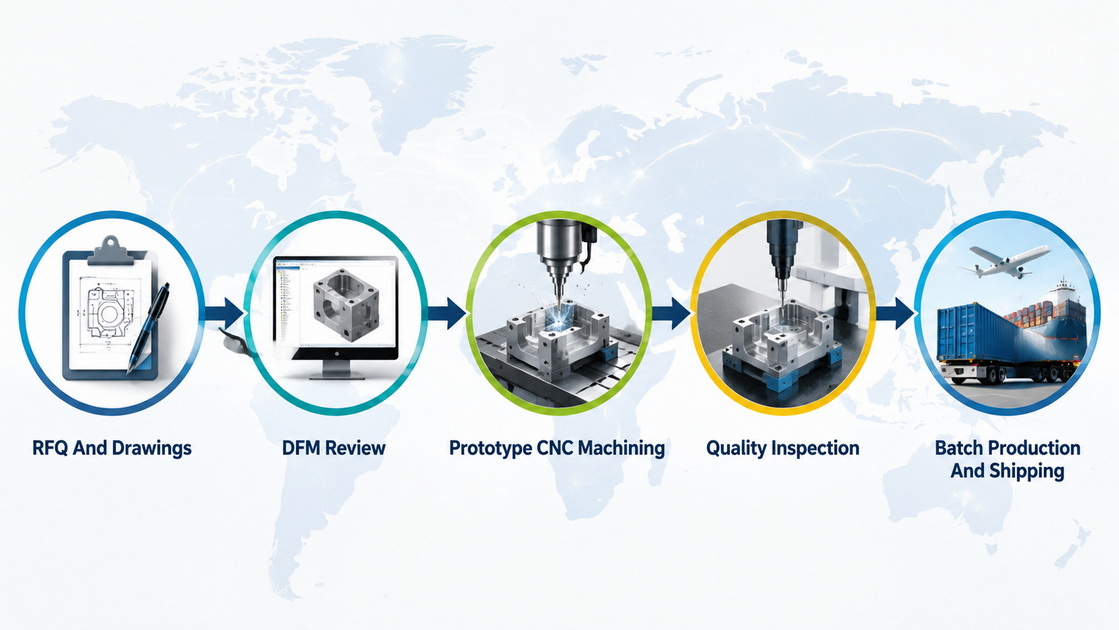

Posicionamos a Shenzhen Feifan como un socio de fabricación a largo plazo, que no solo produce piezas sino que respalda activamente la optimización del diseño, programas de reducción de costos y actualizaciones de plataformas en todas las generaciones de productos. [tecnología-de-automatización de plantas ]
Como fabricante de CNC de precisión con sede en Shenzhen, nos centramos específicamente en componentes complejos de metal y plástico para clientes internacionales OEM/ODM. Nuestra combinación de centros de mecanizado de 3, 4 y 5 ejes, tornos CNC con herramientas motorizadas y capacidad de electroerosión nos permite cubrir un amplio espectro de tipos de piezas, desde carcasas electrónicas compactas hasta soportes industriales pesados. [tecnología-de-automatización de plantas ]
Para cada proyecto complejo, normalmente: [loco ]
- Revisar dibujos 2D y modelos 3D para identificar áreas de riesgo en geometría, tolerancia y selección de materiales.
- Proponer mejoras de DFM para reducir las configuraciones, simplificar la retención del trabajo y alinear las tolerancias con las necesidades funcionales reales. [chorros ]
- Proporcionar desgloses claros de plazos y costos para que los equipos de adquisiciones puedan alinear la complejidad de las piezas con el presupuesto y el cronograma.
Debido a que operamos como socio OEM/ODM, también apoyamos la coordinación de marca y ensamblaje, lo que permite a los compradores extranjeros recibir componentes o subconjuntos listos para integrar que se alinean con su propia hoja de ruta de productos. [tecnología-de-automatización de plantas ]
Las piezas CNC complejas son el punto donde la ambición de la ingeniería se encuentra con la realidad de la fabricación, y el éxito depende de alinear la intención del diseño con los procesos, las herramientas y los socios adecuados. Al centrarse en la capacidad del eje, el diseño inteligente de funciones, las tolerancias equilibradas, la sujeción estable del trabajo y el uso selectivo de electroerosión, los compradores de OEM y ODM pueden mejorar significativamente la rentabilidad y la confiabilidad de sus componentes más exigentes. [loco ]
Si es propietario de una marca internacional, mayorista o fabricante que busca optimizar piezas CNC complejas, lo invitamos a compartir sus dibujos y especificaciones con Shenzhen Feifan Hardware & Electronics Co., Ltd. para obtener una revisión y cotización DFM gratuita . Nuestro equipo de ingeniería analizará su diseño, recomendará mejoras prácticas y le brindará una propuesta clara que cubra el costo, el tiempo de entrega y la garantía de calidad para que pueda pasar con confianza del concepto a la producción. [tecnología-de-automatización de plantas ]
P1: ¿Cómo sé si mi pieza es demasiado compleja para el mecanizado CNC estándar?
Si su pieza requiere tolerancias muy estrictas en múltiples superficies, cavidades profundas, características de múltiples ángulos o utiliza materiales endurecidos, probablemente califique como compleja y puede necesitar mecanizado multieje avanzado o soporte de electroerosión. [chorros ]
P2: ¿Qué información debo incluir en mi solicitud de cotización para piezas CNC complejas?
Incluya dibujos 2D completos, modelos 3D, especificaciones de materiales, niveles de tolerancia en características críticas, cantidades esperadas y cualquier certificación o informe de inspección requerido para que su socio de fabricación pueda evaluar con precisión la complejidad. [almcorp ]
P3: ¿Puedo reducir costos sin cambiar el rendimiento de mi pieza compleja?
Sí. Muchas reducciones de costos provienen del ajuste de tolerancias no críticas, la estandarización de radios y tamaños de orificios, la simplificación de la geometría de las características y la consolidación de operaciones con herramientas motorizadas o mecanizado de ejes superiores. [enstreamsolutions.wordpress ]
P4: ¿Cuándo debería considerar la electroerosión en lugar del fresado tradicional?
Elija EDM cuando necesite perfiles internos precisos, ranuras estrechas en materiales endurecidos o tolerancias extremadamente ajustadas que son difíciles o antieconómicas de lograr con herramientas de corte convencionales. [tecnología-de-automatización de plantas ]
P5: ¿Cómo garantiza Shenzhen Feifan una calidad constante para los clientes OEM/ODM extranjeros?
Combinamos planificación de procesos, configuraciones de mecanizado estables, verificación de materiales, inspección durante el proceso e informes finales, garantizando que las piezas complejas cumplan tanto con los requisitos de dibujo como con las expectativas funcionales de los clientes internacionales. [tecnología-de-automatización de plantas ]
